ARP 프로토콜은 같은 네트워크 대역에서 통신을 하기 위해 필요한 MAC 주소를 IP 주소를 이용해서 알아오는 프로토콜

총 28Byte
Source Hardware Address : 출발지의 MAC 주소 ( 6Byte )
Source Protocol Address : IP 주소 ( 4Byte )
Destination Hardware Address : 목적지의 MAC 주소 ( 6Byte )
Destination Protocol Address : 목적지의 IP 주소 ( 4Byte )
Hardware type : 2계층에서 사용하는 프로토콜의 타입 ( Ethernet 프로토콜 : 0x 0001 )
Protocol type : Source Protocol Address의 프로토콜 타입 ( IPv4 : 0x 0800 )
Hardware Address Length : MAC주소의 길이 ( 6Byte : 06 )
Protocol Address Length : IP주소의 길이 ( 4Byte : 04 )
Opcode : Operation Code, 어떻게 동작하는지 나타내는 코드
=> 수행하는 동작이 요청인 경우( 0001 ), 응답인 경우( 0002 )

같은 네트워크 대역에서 A컴퓨터가 C컴퓨터의 MAC을 알고 싶은 상황. ( A는 C의 IP 알고 있는 상황 (192.168.0.30) )

(1) A는 ARP 요청 프로토콜을 만들고 앞에 2계층 프로토콜인 Ethernet 프로토콜을 캡슐화 ( 앞에 붙임 )

참고사항 : Ethernet의 구조 ( 목적지 MAC, 출발지 MAC, 상위 프로토콜 타입 )

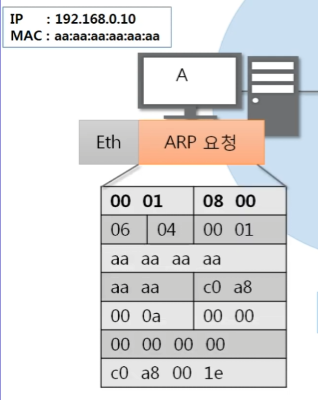

A가 만든 ARP 요청 프로토콜
( 요청이므로 Opcode가 1이고, 목적지의 MAC 주소는 모르기 때문에 0으로 비워둠 )

ARP에 Encapsulation 하는 2계층의 Ethernet 프로토콜

목적지 MAC주소가 0xFFFFFFFFFFFF (전부 1)인 상황 : 이런 식으로 MAC 주소를 1로 꽉 채우는 경우 Broad Cast
즉, 같은 네트워크 대역에 있는 모두에게 보냅니다.

(2) 2계층 장비인 Switch가 MAC주소를 확인하여 보내는 역할을 수행

(3) 받은 모든 곳에서 Decapsulation 과정을 거침

(4) C는 ARP 응답 프로토콜은 만들고 Ethernet 프로토콜을 Encapsulation해서 다시 보냄

ARP 응답 프로토콜
- 응답이므로 Opcode는 2
- 출발지 MAC 주소에 C의 MAC 주소를 써서 보냄
- 목적지 MAC 주소는 보낸 주소를 씀 ( A의 MAC 주소 :: Ehternet에 보낸 MAC 주소 정보가 있으니 활용 )
Ethernet 프로토콜
- 브로드캐스트를 할 필요가 없으니 목적지 MAC 주소로 A의 MAC 주소를 입력
- 출발지 MAC은 C의 MAC 주소
- 상위 프로토콜 타입은 ARP이므로 0806

(5) Switch는 2계층인 Ethernet까지 Decapsulation하고 목적지인 A에게 전달

(6) A는 받은 패킷을 Decapsulation하여 c의 MAC 주소가 cc cc cc cc임을 알고 ARP 캐시 테이블에 이 내용을 저장합니다.
